UART загрузчик для микроконтроллеров К1921ВКх

Репозиторий содержит Python утилиту UART загручика и прошивки для микроконтроллеров:

• К1921ВК01Т - README_01T.md
• К1921ВК035 - README_035.md
• К1921ВК028 - README_028.md

Описание протокола загрузчика находится в NOTES.md.

Требования и сборка

Скрипт app/k1921vkx_flasher.py требует для запуска:

• Python 3.4+
• pySerial 3.x+
• PyQt5

В Downloads репозитория расположена последняя версия утилиты, собранная в статичный .exe и не требующая наличия Python на ПК.

Собрать самостоятельно такой .exe можно с помощью скрипта app/misc/make_exe.bat, если хостовая система Windows. Если используется Linux и Wine с помощью app/misc/make_exe.sh. Вне зависимости от хостовой системы необходимо наличие библиотеки pyinstaller.

Запуск

Запуск:

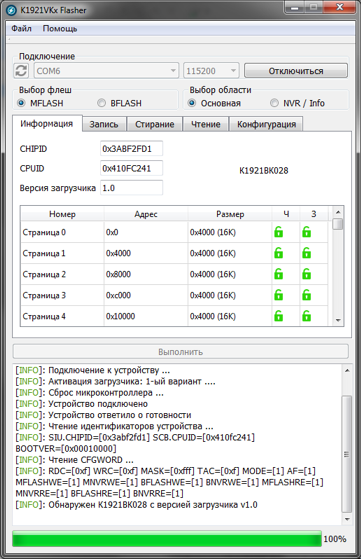

python3 k1921vkx_flasher.py
или
k1921vkx_flasher.exe

Утилита также может работать в командном режиме без графического интерфейса.

Доступные ключи:

[-hDсeEwvr] [-f flash] [-n region] [-j addr] [-F first] [-L last] [-a addr] [-s size] [-p port] [-b baud] [file.bin]

-h          Вывод справки
-D          Включить вывод отладочной информации
-с          Командный режим (без графического интерфейса). Наличие ключа необходимо для выполнения любой команды.
-f flash    Выбор флеш-памяти. Допустимые значения 'flash' для разных микроконтроллеров:
            bootflash, userflash, mflash, bflash
-n region   Выбор области флеш-памяти. Допустимые значения 'region' для разных микроконтроллеров:
            main, nvr, info
-e          Стереть 'pages' страниц, начиная от 'first'
-E          Полное стирание
-w          Записать 'file.bin' начиная со страницы 'first'. Если добавлены ключи -e или -E - перед записью будет проведено стирание.
-v          Верифицировать записанный 'file.bin' (может быть использовано только в паре с -w)
-r          Прочитать в файл 'file.bin' страницы от 'first' по 'last' включительно
-j addr     Переход на исполнение по глобальному адресу (по этому адресу расположена таблица векторов прерываний)
-F first    Номер первой страницы для выполнения команд
-L pages    Количество страниц для выполнения команд
-a addr     Выбор адреса для выполнения команд
-s size     Выбор размера области для выполнения команд
-p port     COM-порт
-b baud     Баудрейт

Примеры

Запись файла led.bin в основную область MFLASH К1921ВК035 с 0 страницы с полным стиранием, верификацией записанного:

python3 k1921vkx_flasher.py -cwEv -f mflash -n main -F 0 -p /dev/ttyUSB0 -b 115200 led.bin

Чтение 4096 байт данных с 0 адреса в файл dump.bin

python3 k1921vkx_flasher.py -cr -p /dev/ttyUSB0 -b 115200 -f mflash -n main -a 0 -s 0x1000 dump.bin

Чтение первых 8 страниц в файл dump.bin

python3 k1921vkx_flasher.py -cr -p /dev/ttyUSB0 -b 115200 -f mflash -n main -F 0 -L 8 dump.bin

Стирание первых 8 страниц

python3 k1921vkx_flasher.py -ce -p /dev/ttyUSB0 -b 115200 -f mflash -n main -F 0 -L 8

Полное стирание

python3 k1921vkx_flasher.py -cE -p /dev/ttyUSB0 -b 115200 -f mflash -n main
