Пакет поддержки плат на базе микроконтроллера MIK32 Амур в среде программирования Arduino IDE.

Установка пакета в ArduinoIDE и подготовка к работе

Для установки пакета в параметрах ArduinoIDE необходимо добавить ссылку https://elron.tech/files/package_elbear_beta_index.json в поле “Дополнительные ссылки для Менеджера плат”.
Подробные шаги по установке, начальной настройке и записи начального загрузчика для всех поддерживаемых плат описаны в инструкции.

Платы, входящие в состав пакета

Пакет включает в себя поддержку следующих плат:

Особенности использования пакета в ArduinoIDE

Цифровые выводы

В отличие от стандартного функционала Arduino на платах, входящих в состав пакета, невозможно управлять притяжками цифрового вывода, настроенного на вход, с помощью функции void digitalWrite(uint32_t PinNumber, uint32_t Val). Для включения притяжки к питанию необходимо воспользоваться функцией pinMode(PinNumber, INPUT_PULLUP).
Доступна возможность конфигурирования цифрового вывода на вход с притяжкой к земле, для этого необходимо использовать макрос INPUT_PULLDOWN - pinMode(PinNumber, INPUT_PULLDOWN).
Для инвертирования состояния цифровых выводов доступна функция void digitalToggle(uint32_t PinNumber).

Аналоговые выводы

АЦП

Встроенный в MIK32 АЦП обладает разрешением 12 бит, однако по умолчанию в Arduino IDE применяется разрешение 10 бит. С помощью функции void analogReadResolution(uint8_t resolution) можно изменять разрешение в диапазоне от 1 до 32 бит.
Функция uint32_t analogRead(uint32_t PinNumber) возвращает результаты измерения после усреднения по 10 значениям.
Номера выводов, поддерживающих АЦП, отличаются для каждой платы и перечислены в их описаниях.

ШИМ

По умолчанию частота сформированного ШИМ-сигнала составляет 1 кГц. Функция void analogWriteFrequency(uint32_t freq) позволяет изменить частоту сигнала в диапазоне от 1 Гц до 1 МГц.
По умолчанию разрешение, используемое в функции void analogWrite(uint32_t PinNumber, uint32_t writeVal), составляет 8 бит. Функция void analogWriteResolution(uint8_t resolution) позволяет измененить разрешение в диапазоне от 1 до 32 бит.
Остановить генерацию ШИМ-сигнала можно, вызвав функцию void analogWriteStop(uint32_t PinNumber) или функции void digitalWrite(uint32_t PinNumber, uint32_t Val)/int digitalRead(uint32_t PinNumber).
Номера выводов, поддерживающих ШИМ, отличаются для каждой платы и перечислены в их описаниях.

Прерывания

Платы, входящих в состав пакета, позволяют использовать прерывания, настраиваемые функцией void attachInterrupt(uint8_t interruptNum, void (*userFunc)(void), int mode). Номера выводов, поддерживающих прерывания, отличаются для каждой платы и перечислены в их описаниях.
Для получения номера прерывания по номеру вывода существует функция int8_t digitalPinToInterrupt(uint32_t digPinNumber).

В микроконтроллере MIK32 предусмотрен всего один вектор прерывания. Когда срабатывает прерывание от любого источника, общая функция-обработчик последовательно проверяет все возможные источники и, при необходимости, вызывает соответствующие обработчики конкретных модулей. Поэтому важно, чтобы функции, вызываемые при прерываниях, были небольшими и обеспечивали максимально быстрое завершение обработки. Это позволит избежать задержек и снизит риск пропуска последующих прерываний.
Общая функция-обработчик прерываний располагается в RAM памяти. Это позволяет устранить задержки, связанные с кэшированием при работе из FLASH памяти. Обработчики прерываний, назначаемые на цифровые выводы с помощью функции void attachInterrupt(uint8_t interruptNum, void (*userFunc)(void), int mode), и обработчик прерывания для функции tone() так же располагаются в памяти RAM.

Глобальное разрешение прерываний активируется после завершения функции setup(). Если необходимо использовать прерывания внутри самой функции setup(), их можно включить вручную, вызвав функцию interrupts() перед вызовом функций, работающих с прерываниями. Прерывания используются для приема данных модулями Serial, Wire, для работы библиотеки Servo, функцией tone().

В пакете поддержки доступна возможность дополнения или замены стандартного обработчика прерываний пользовательской функцией-обработчиком. Для этого в своем скетче необходимо определить функцию extern "C" bool ISR(), она вызывается первой в стандартном обработчике. Внутри функции можно проверять флаги прерываний и реагировать на нужные. Важно очищать флаги обрабатываемых прерываний, чтобы обработчик работал корректно.
Если функция возвращает false, после ее выполнения так же будет выполнен код стандартного обработчика прерываний. Если функция возвращает true, выполнение кода стандартного обработчика будет пропущено.
Пользовательскую функцию необходимо располагать в RAM памяти, так как стандартный обработчик прерываний расположен именно там.
Ниже приведен пример пользовательского обработчика прерывания по переполнению от 16-битного таймера 1:

extern "C" __attribute__((section(".ram_text"))) bool ISR(void)
{
    // обработка прерывания от 16-битного таймера
    if (EPIC_CHECK_TIMER16_1())
        {
            if (TIM16_GET_ARRM_INT_STATUS(htimer16_1_))
            {
                // необходимые действия при переполнении таймера
            }
            // очистить флаги прерывания от таймера 1
            TIM16_CLEAR_INT_MASK(htimer16_1_, 0xFFFFFFFF);
        }
    return false;
}

Для корректной работы функции из примера необходимо подключить в скетче следующие файлы:

#include "mik32_hal_timer16.h"
#include "wiring_LL.h"

Serial

Для работы доступно два последовательных интерфейса. Нулевой интерфейс используется экземпляром класса Serial. Информации в Монитор порта в Arduino IDE поступает через него. Первый интерфейс используется экземпляром класса Serial1. Выводы, на которых доступны указанные интерфейсы, перечислены в описании отдельных плат.
Доступны следующие макросы для настройки режима работы каждого интерфейса в функции Serial.begin(): SERIAL_7N1, SERIAL_8N1, SERIAL_7N2, SERIAL_8N2, SERIAL_7E1, SERIAL_8E1, SERIAL_7E2, SERIAL_8E2, SERIAL_7O1, SERIAL_8O1, SERIAL_7O2, SERIAL_8O2. Здесь длина данных - 7 или 8 бит; бит четности - нет(N), четный(E), нечетный(O); стоп бит - 1 или 2 бита.

Переопределение функции main

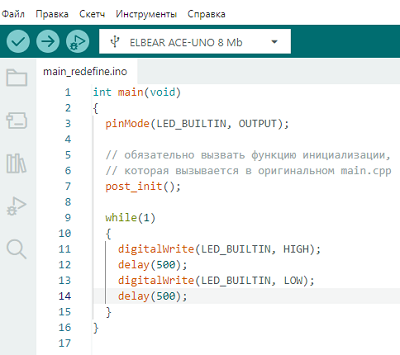

В ArduinoIDE доступна возможность определить пользовательскую функцию main() в скетче. Для этого необходимо удалить из скетча функции setup() и loop() и определить свою функцию int main(void){}. Чтобы весь функционал пакета поддержки работал корректно, перед заходом в бесконечный цикл необходимо вызвать функцию post_init(), внутри которой глобально разрешаются прерывания. Пример переопределения представлен ниже.

Предупреждения об ошибках

Если в скетче используется интерфейс Serial, при возникновении ошибок при использовании какой-либо функции из пакета в порт может передаваться сообщение об этой ошибке с пояснением. Например, если в функцию будет передан некорректный номер цифрового вывода, предупреждение об этом появится в подключенном com порту.
По умолчанию вывод предупреждений включен. Если интерфейс Serial используется для коммуникации с другим устройством, вывод предупреждений можно отключить. Для этого в самом начале функции void setup() необходимо вызвать макрос DISABLE_ERROR_MESSAGES();. Вывод предупреждений можно включить обратно, вызвав макрос ENABLE_ERROR_MESSAGES(); в любом месте программы.

Библиотеки, входящие в состав пакета

Входящие в состав пакета библиотеки используют периферию микроконтроллера MIK32 Амур и/или адаптированы для работы с ним.

Библиотека Описание Заметки
SPI Библиотека для работы с интерфейсом SPI Для работы доступно два экземпляра класса - SPI (используется аппаратный SPI1) и SPI1 (используется аппаратный SPI0). Выводы, на которых доступны интерфейсы, перечислены в описании каждой платы. Доступные делители частоты - SPI_CLOCK_DIV2, SPI_CLOCK_DIV4, SPI_CLOCK_DIV8, SPI_CLOCK_DIV16, SPI_CLOCK_DIV32, SPI_CLOCK_DIV64, SPI_CLOCK_DIV128, SPI_CLOCK_DIV256, обеспечивают частоту работы от 125 кГц до 16 МГц. Скорость работы по умолчанию - 4 МГц. Для задания режима и скорости работы рекомендуется использовать SPISettings(uint32_t speedMaximum, uint8_t dataOrder, uint8_t dataMode), а не соответствующие отдельные функции
Wire Библиотека для работы с интерфейсом I2C Для работы используется встроенный I2C1. Доступные частоты работы интерфейса: 100 кГц (WIRE_FREQ_100K), 400 кГц (WIRE_FREQ_400K), 1000 кГц (WIRE_FREQ_1000K). Скорость работы по умолчанию - 100 кГц. В режиме работы в качестве ведомого устройства функции, заданные через void onReceive( void (*)(int) и void onRequest( void (*)(void) ), выполняются в прерывании
SoftwareSerial Библиотека, реализующая программный последовательный интерфейс. Доступные скорости работы - от 300 до 57600 бод. Для отправки данных (TX) можно использовать любой цифровой вывод. Для приема данных (RX) можно использовать только выводы, поддерживающие прерывания. Обработчик прерывания и связанные с ним функции располагаются в памяти RAM
EEPROM Библиотека для работы с памятью EEPROM Для использования доступно 1024 байта встроенной EEPROM памяти. Для корректной работы библиотеки обязательно вызывать функцию void EEPROM.begin() перед началом работы с памятью
Servo Библиотека для работы с сервоприводом Библиотека использует 16-битный таймер 2 и прерывания от него. Любой цифровой вывод подходит для управления сервоприводом. Одновременно можно использовать до 12 сервоприводов. Для работы библиотеки используется таймер timer16_2
NeoPixel Библиотека для работы с адресными светодиодами Функция, выводящая состояние пикселей на цифровой вывод платы, перенесена в память RAM для корректной работы на MIK32 Амур
MFRC522 Библиотека для работы с RFID картами Исправлен баг, вызывающий ошибку компиляции в новых компиляторах gcc
OneWire Библиотека для работы с интерфейсом 1-Wire В стандартную библиотеку добавлена поддержка микроконтроллера MIK32 Amur
IRremote Библиотека позволяет отправлять и принимать инфракрасные сигналы, используя определенный набор протоколов В стандартную библиотеку добавлена поддержка микроконтроллера MIK32 Amur. При приеме данных используется прерывание таймера timer16_0, работает с любым цифровым выводом. Для отправки данных с помощью встроенного ШИМ для плат Elbear Ace-Uno используется вывод D3, для платы START-MIK32 - вывод P0_0
FreeRTOS Библиотека для работы с операционной системой реального времени FreeRTOS В стандартную библиотеку добавлена поддержка микроконтроллера MIK32 Amur. Период системного тика составляет 10 мс и формируется с помощью машинного таймера SysTick

Протестированные библиотеки

Список библиотек, работа которых была протестирована на платах, входящих в состав пакета поддержки, доступен здесь.

Протестированные модули

Список модулей и шилдов, работа которых была протестирована на платах, входящих в состав пакета поддержки, доступен здесь.

Режим отладки

Для всех плат, входящих в состав пакета, доступен режим отладки скетча в Arduino IDE версии 2.3.4 на Windows 10 x64. Подготовка к работе в режиме отладки описана в инструкции. Функция отладки является экспериментальной.

Полезные ссылки

При возникновении вопросов или выявлении проблем можно оставить заявку здесь.
